3.3 Messanlage und Messgeräte 3.3.1 Durchführung Die Messungen wurden vom TÜV-Nord durchgeführt (Prüfbericht LS 0806395). 3.3.2 Messeinrichtungen Es wurden folgende Geräte verwendet: I Datenlogger

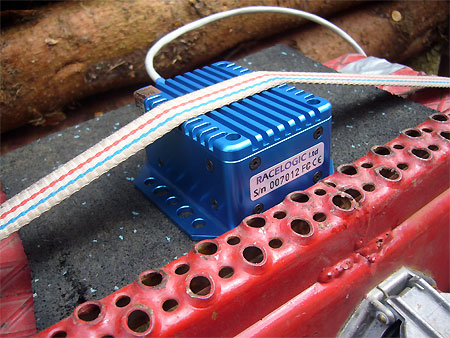

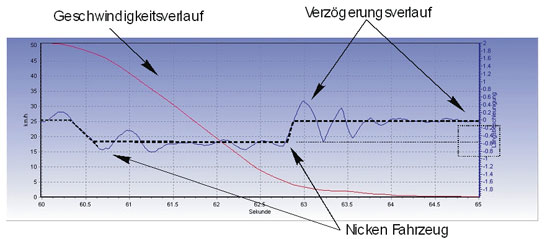

 Abbildung 3.16 Abb. 3.17 zeigt den Messschrieb 120706001 (1. Versuch) vom 13.7.2006. Der Schrieb zeigt auf, dass die Bremsung aus 50 km/h eine Verzögerung von ca. 5,5 m/s² ergeben hat. Auffällig sind die starken Nickvorgänge zu Beginn der Bremsung und nach Stillstand des Fahrzeugs.  Abbildung 3.17 II Verzögerungsmesser

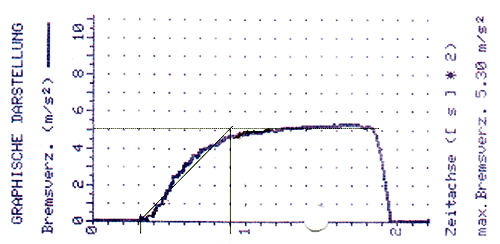

Abb. 3.19 zeigt den MAHA-Schrieb des ersten Versuchs.  Abbildung 3.19 Der Schrieb weist eine Verzögerung von 5,3 m/s2 auf, für die Schwellzeit der Bremsung ergibt sich eine Zeit von ca. 0,6 s. III Achslastmessung Eine Achslastmessung (Radlastwaage "Henni WL 103XL") wurde mit einem Messwagen der Polizei in Nordrhein-Westfalen durchgeführt, Abb. 3.20.  Abbildung 3.20 Die Ausdrucke geben die Last jeder einzelnen Achse wieder. IV Gurtkraftmessung a) Gurtkraftmesser der Firma Asis, Typ MDC 245.1, Abb. 3.21

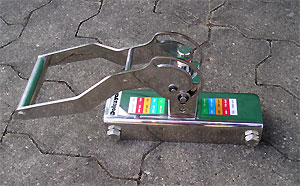

b) Handgerät der Firma Dolezych Es wurde das in Abb. 3.22 dargestellte Gerät der Fa. Dolezych verwendet. |
