| Wellen und Wellengrößen | [English version] |
Die am häufigsten vorkommende Wellen ist die Sinuswelle. Ihre Größe richtet sich zum einen nach der Wellenteilung und zum anderen nach der Wellenhöhe. Die Wellenteilung gibt dabei den waagerechten Abstand zwischen den Scheiteln der Wellen an. Die Wellenhöhe ist das Maß für den senkrechten Abstand zwischen den Scheiteln.
 |

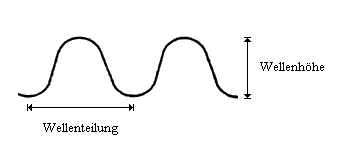

| Abbildung 1: Darstellung der Wellenteilung und Wellenhöhe |
Folgende Wellenen werden nach DIN 55468 unterschieden:
| Wellenform | Wellenteilung | Wellenhöhe |
|---|---|---|
| Grobwelle (A-Welle) | 8,0…9,5 mm | 4,0…4,9 mm |
| Mittelwelle (C-Welle) | 6,8…8,0 mm | 3,2…4,0 mm |
| Feinwelle (B-Welle) | 5,5…6,5 mm | 2,2…3,0 mm |
| Feinstwelle (E-Welle) | 3,0…3,5 mm | 1,0…1,8 mm |
Die Grobwelle besitzt durch die Größe ihrer Welle die besten Polstereigenschaften (größter Federweg) und den größten Kantenstauchwiderstand. Sie eignet sich jedoch wie die Mittelwelle nicht so gut zum direkten Bedrucken der Außendecke.
