6.4.1 Genormte Fahrzeugaufbauten
Vorbemerkung: In den folgenden Beispielen steht das Kürzel P für das Gewicht der zulässigen Nutzlast und wird in Deka-Newton (daN) angegeben.
Stirnwandprüfung nach „Code L“ und „Code XL“ der Norm von 2007
Nach „Code L“ beträgt die Prüfkraft nach vorn 0,4 P, ist aber auf einen Höchstwert von 5 000 daN begrenzt. Übersteigt die Nutzlast 12 500 daN, ist 5 000 daN die höchste Prüfkraft. Nach „Code XL“ beträgt die Prüfkraft nach vorn 0,5 P, ist aber nicht durch einen Höchstwert begrenzt.
Beispiel a:
P = 4 000 daN, Prüfkraft = 1 600 daN
Beispiel b:
P = 7 500 daN, Prüfkraft = 3 000 daN

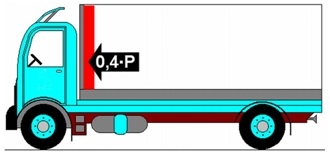

Abbildung 6.4.1.1: Stirnwandprüfung bei Nutzlasten von ca. 4 t und ca.7,5 t nach „Code L“ [W. Strauch]
Beispiel a:
P = 4 000 daN, Prüfkraft = 2 000 daN
Beispiel b:
P = 7 500 daN, Prüfkraft = 3 750 daN

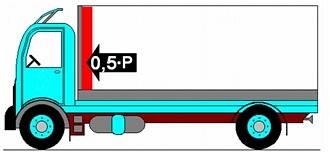

Abbildung 6.4.1.2: Stirnwandprüfung bei Nutzlasten von ca. 4 t und ca. 7,5 t nach „Code XL“ [W. Strauch]
Beispiel a:
P = 10 000 daN, Prüfkraft = 4 000 daN
Beispiel b:
P = 12 000 daN, Prüfkraft = 4 800 daN

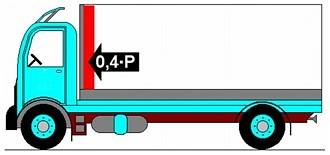

Abbildung 6.4.1.3: Stirnwandprüfung bei Nutzlast von ca. 10 t und ca. 12 t nach „Code L“ [W. Strauch]
Beispiel a:
P = 10 000 daN, Prüfkraft = 5 000 daN
Beispiel b:
P = 12 000 daN, Prüfkraft = 6 000 daN
Abbildung 6.4.1.4: Stirnwandprüfung bei Nutzlast von ca. 10 t und ca. 12 t nach Code XL“ [W. Strauch]
Beispiel a:
P = 12 500 daN, Prüfkraft = 5 000 daN
Beispiel b:
P = 27 000 daN, Prüfkraft = 5 000 daN
Abbildung 6.4.1.5: Stirnwandprüfung bei Nutzlast von ca. 12,5 t und mehr nach „Code L“ [W. Strauch]
Beispiel a:
P = 12 500 daN, Prüfkraft = 6 250 daN
Beispiel b:
P = 27 000 daN, Prüfkraft = 13 500 daN

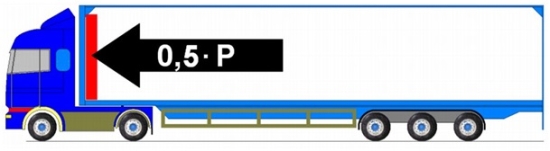

Abbildung 6.4.1.6: Stirnwandprüfung bei Nutzlast von ca. 12,5 t und mehr nach „Code XL“ [W. Strauch]
|
