Dieser Mini-Bagger ist mit Symbolen für das Verzurren und Heben gekennzeichnet.

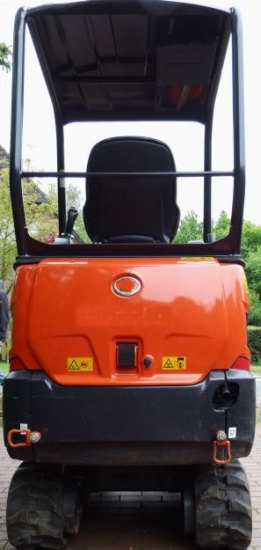

Abbildung 5.1.67: Befestigungspunkte hinten [W. Strauch]

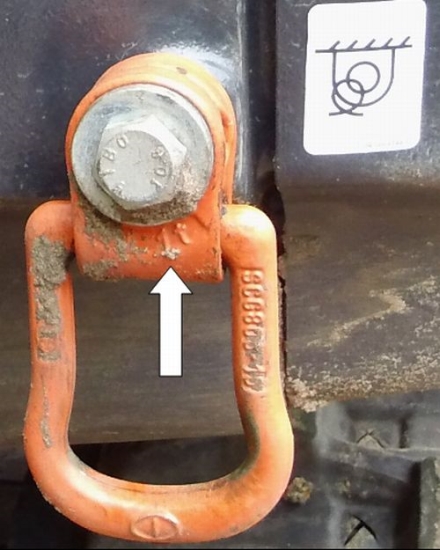

Abbildung 5.1.68: Drehbare Punkte mit Kennzeichnung 1 t [W. Strauch]

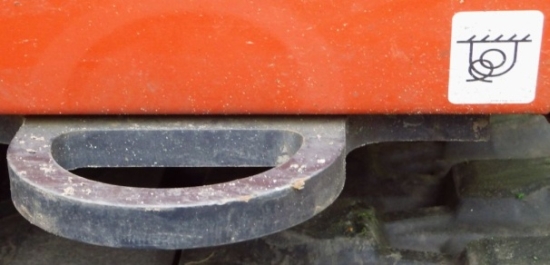

Abbildung 5.1.69: Rechter Befestigungspunkt vorn [W. Strauch]

Die vorderen Befestigungspunkte tragen keine Kennzeichnung über deren Belastbarkeit. Hier kann die Faustregel Dicke · Materialbreite · 10 weiterhelfen. Wird mit Millimetern gerechnet erhält man ein Ergebnis in Deka-Newton. Bei Rechnung mit Zentimetern eines in Kilo-Newton.

Bei Hebepunkten ist eine ähnliche Rechnung für die schwächste Stelle möglich, allerdings mit dem halben Wert, nämlich fünf statt zehn:

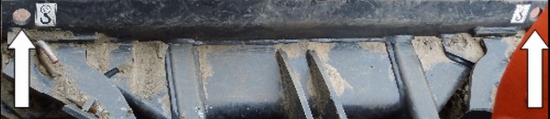

Abbildung 5.1.70: Die Bohrungen im Baggerschild sind als zum Heben geeignet gekennzeichnet [W. Strauch]

Bei Abb. 71 ist nicht deutlich, ob die kleine oder große Öffnung zum Heben benutzt werden soll oder kann – oder Beide. Die Materialstärke lässt es in jedem Fall zu. Die Frage ist, ob eine falsche Wahl zu Beschädigungen am Mini-Bagger führen kann.

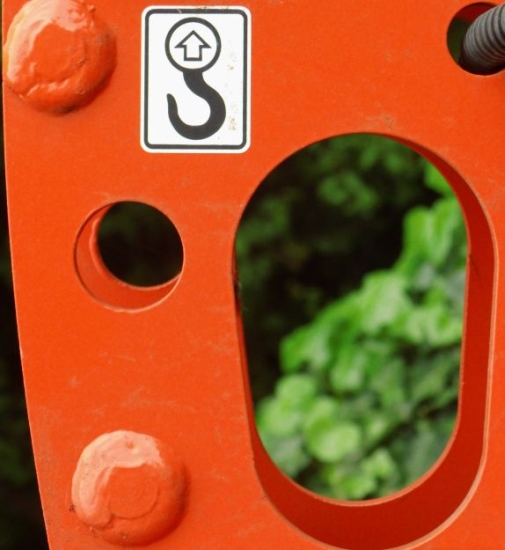

Abbildung 5.1.71: Hebepunkt(e) [W. Strauch]

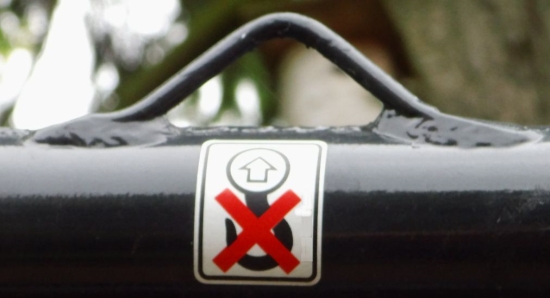

Abbildung 5.1.72: Verbot zum Heben [W. Strauch]

Wichtig ist der Hinweis auf ein „Hebeverbot“ bei den am Dach angebrachten „Augen“ von Abb. 72. Wahrscheinlich dienen diese Halbösen nur der Montage des Dachrahmens. Das ist in der Betriebs- und Montageanleitung vermerkt.
